NWA
NWA NetWarrior : STANAG 4695, GOSSRA, breakaway
• BREAKAWAY • BOITIER COMPACT & LEGER • ALIMENTATION ELECTRIQUE & USB 2.0 • STANAG 4695 | GOSSRA

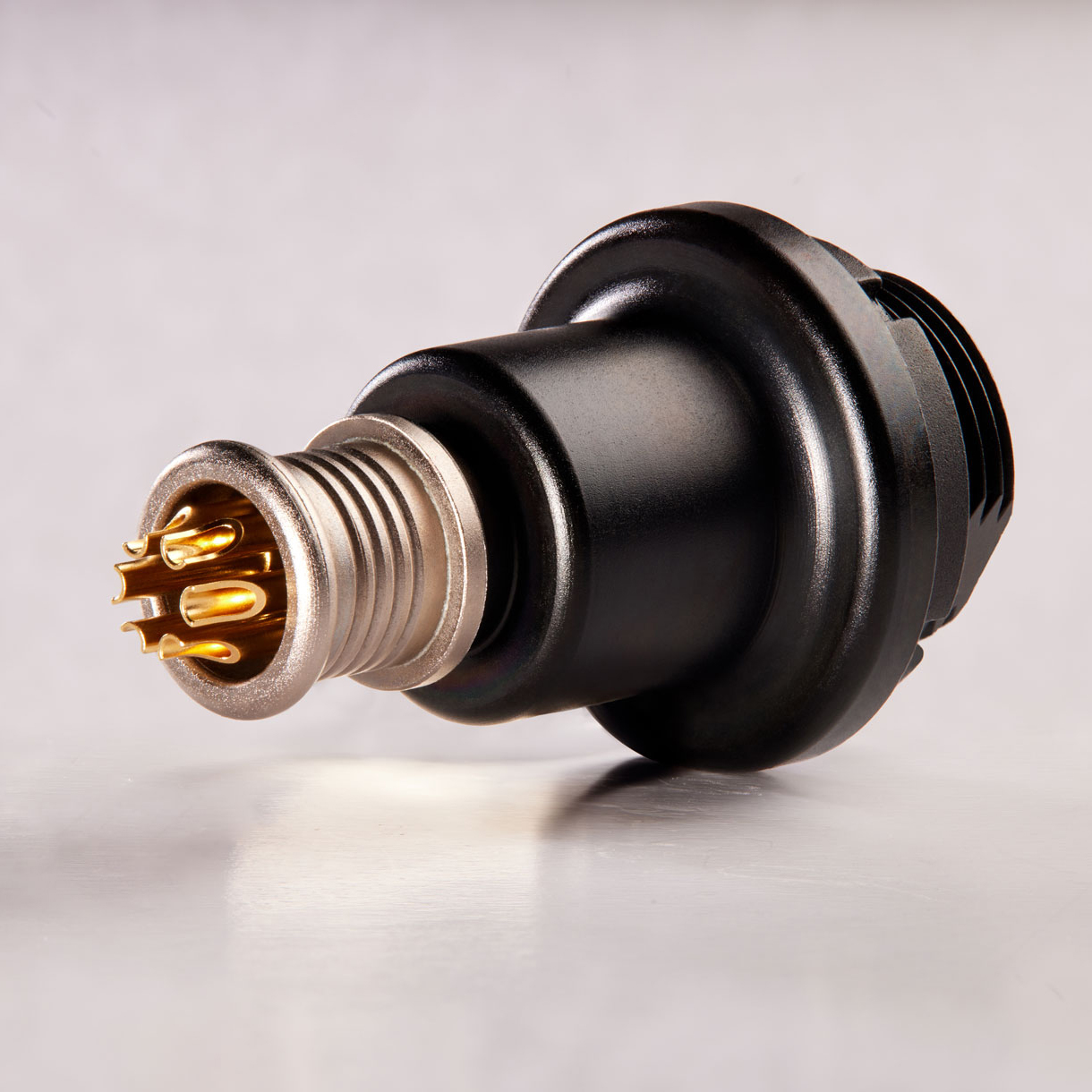

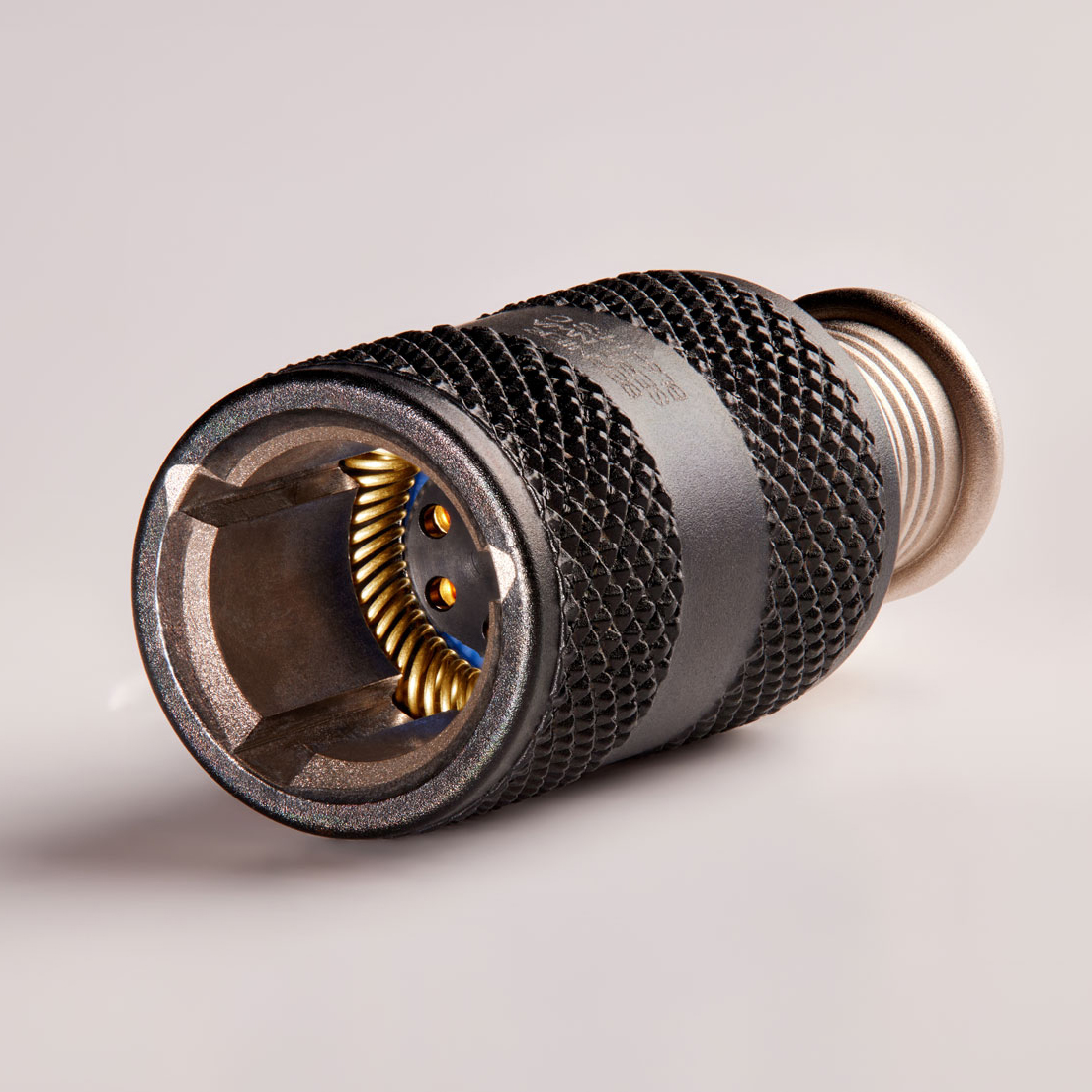

Le connecteur NWA (NetWarrior) est la solution proposée par BERNIER Connect pour les systèmes destinés aux soldats conformes aux normes de l’OTAN. Compatible avec les normes STANAG 4695, GOSSRA et l’architecture Nett Warrior, il combine l’alimentation électrique et la transmission de données USB 2.0 dans un connecteur détachable en aluminium léger, spécialement conçu pour l’équipement des soldats à pied et les systèmes tactiques portables.
Connecteur conforme aux normes de l'OTAN pour les systèmes destinés aux fantassins
Le NWA répond aux exigences spécifiques de l’équipement d’infanterie moderne : une structure légère en aluminium pour réduire le poids à porter, un système de verrouillage à déclenchement automatique avec une force de déconnexion calibrée à 55 N ± 15 N afin de protéger l’équipement contre les tractions accidentelles sur le câble, et une protection complète contre les interférences électromagnétiques (EMI) et radioélectriques (RFI) sur une bande de fréquences allant de 2 MHz à 10 GHz. Sa conformité aux normes STANAG 4695, VG96934, VG95351, GOSSRA et Nett Warrior le rend directement interopérable avec les architectures de systèmes de combat conformes aux normes de l’OTAN.
LARGABLE
BOITIER COMPACT & LEGER
PROTECTION EMC
MECHANICAL AND CLIMATIC CHARACTERISTICS
| Locking | Breakaway |
| Operating temperature | -40°C to +75°C |
| Nbr of mating-unmating cycles | Up to 2 000 cycles |
| Sealing | IP68 (1m/1h) connected / disconnected |
| Corrosion resistance (Salt spray) | 96 hours |
| Break-away force | 55N +/- 15N |
ELECTRICAL CHARACTERISTICS
| Nbr. of contacts | 6 contacts | 7 contacts |
| Gauge - AWG | 22 26 |
| Types of contacts | Solder cup - Crimp terminals |
| Operating voltage | < 50 VAC |
| Current rating per contact | 5A |
| Voltage drop | < 85 mV for appliad load of 3A at 16VDC |
| Insulating resistance | > 100 MΩ under 500VDC |
| EMI RFI Protection | YES 50V/m across a span of 2-10000MHz |
MATERIALS
| Connector shell | Aluminum |
| Connector shell plating | Black Zinc Nickel |
| Insert | Thermoplastic |
| Contacts | Copper alloy plated with gold over nickel |
| Shielding ring | Stainless steel |
| Seals | Fluorosilicone |
- Last update:10/05/2026
- Norme(s) : NETTWARRIOR, STANAG 4695, GOSSRA
APPLICATIONS
- Systèmes destinés aux fantassins : alimentation portable et distribution de données
- Radios tactiques portables et appareils de communication
- Systèmes SDR compatibles avec l’architecture des systèmes de combat de l’OTAN
- C4ISR : équipements portables au niveau de l’escouade (PDU, CWB, écrans tactiques)
